Hallo,
die als MOS 6502 A umgelabelten Atari CPUs verursachen im 600XL Remake Störungen im ACP Testbild.
Wenn man mehrere Pins des ANTIC oder der CPU mit den Fingern berührt werden die Störungen weniger.
Mit einer originalen CPU (Mexico) im 600XL Remake gibt es die Störungen nicht.
Im 800 XL Advanced Remake treten die Bildstörungen mit der NMOS 6502 A nicht auf.
Kann das jemand gegentesten?
Erhard
Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

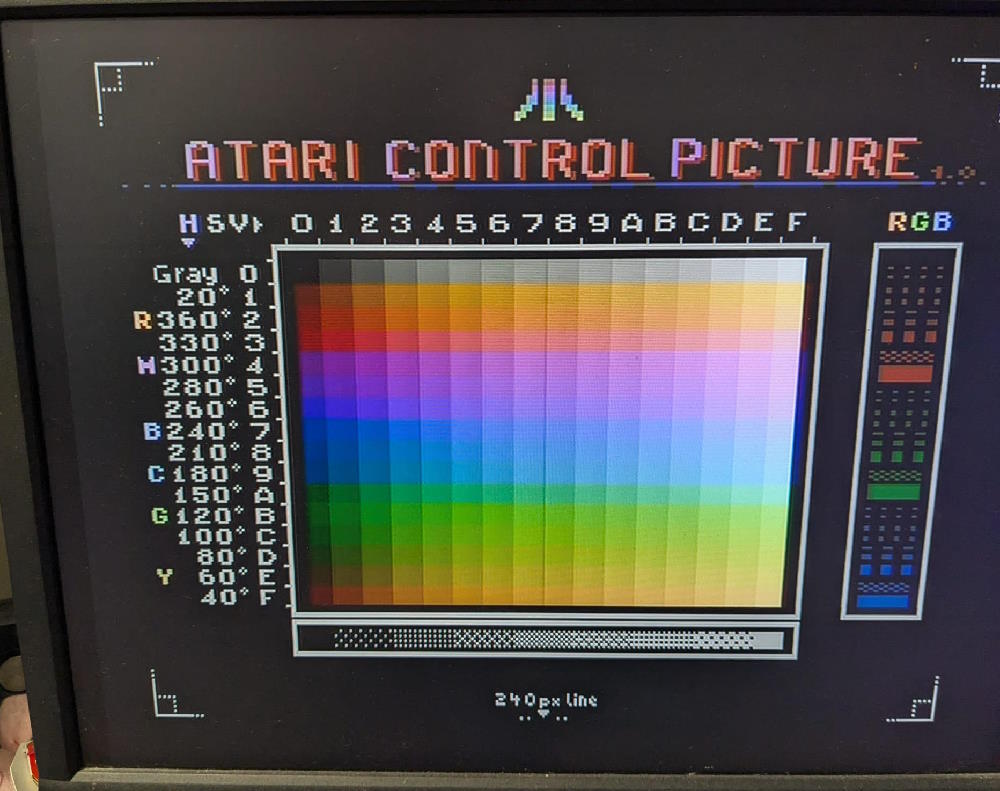

leider hab ich keine 6502A... ich probiers mal mit ner Z80....
test test test...
Keinerlei Störungen! Alles super schwarz! Tiefschwarz!
😳
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
Äh, eine blöde Frage nicht direkt zum eigentlichen Thema:
Du (mega-hz) steckst eine Z80-CPU in den XL? Hab´ ich wieder etwas verpennt?
Sleeπ
Moin!
Die Z80 darf man nur einbauen, wenn man den CP/M Modus nutzen möchte. 😉
Grüße Janko
Meine Projekte findest Du hier...
Sleeπ schrieb: Äh, eine blöde Frage nicht direkt zum eigentlichen Thema:
Du (mega-hz) steckst eine Z80-CPU in den XL? Hab´ ich wieder etwas verpennt?
Nach dem https://github.com/boisy/liber809 kommt dank DJT und ChatGPT nun der Liber80Z.
Und Z isch so viel mehr als wie 9 ❗ Schwör Dir, escht ärlisch. 💡
😀 😀
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de
Sleeπ schrieb: Äh, eine blöde Frage nicht direkt zum eigentlichen Thema:
Du (mega-hz) steckst eine Z80-CPU in den XL? Hab´ ich wieder etwas verpennt?
😀 Solange stecken und probieren bis was gääht 🙂
keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de

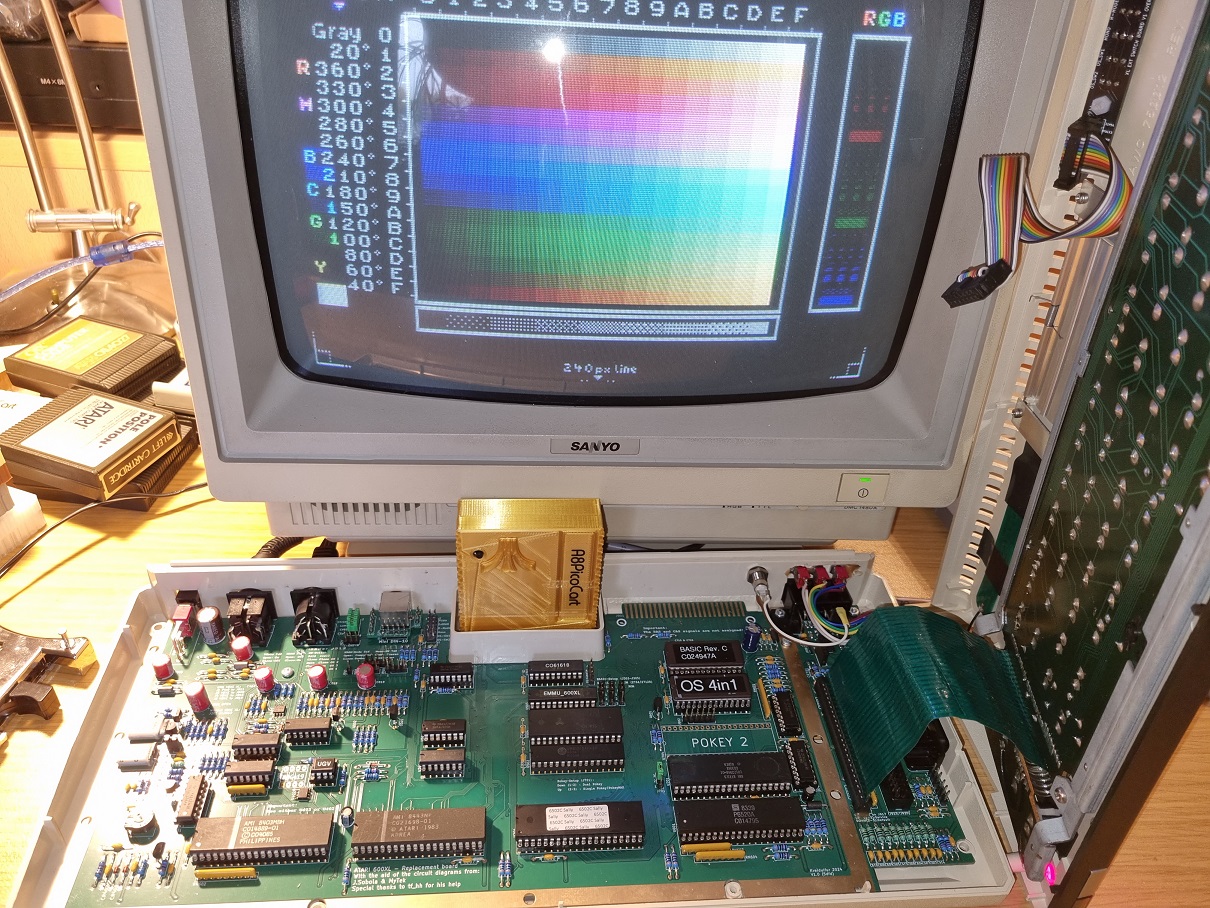

Ich habe hier eine umgelabelte 6502 aus Polen. Keine Ahnung ob es eine MOS 6502A ist. Pappt ein Aufkleber drauf. Störungen hab ich keine.
VG Jürgen
Hallo,
Du hast unten links ein weißes Viereck. Das gehört da nicht hin. Bei mir war das nicht mal massiv. Außerdem hatte ich weitere Bildstörungen.
Erhard
Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.
Bei Bedarf: Ich habe noch original Sallys da.
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
.
andymanone schrieb: Ich habe noch original Sallys da.
im Fall der Fälle melde ich mich, danke 🙂
Erhard
Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.
Ja, mit einer Original Sally ist das Viereck weg. Auch sonst treten beim Starten von ACP sporadisch Artefakte auf.
@ andY: Dann brauche ich auch noch eine Sally 😀
Brechreiz schrieb: Ja, mit einer Original Sally ist das Viereck weg. Auch sonst treten beim Starten von ACP sporadisch Artefakte auf.
@ andY: Dann brauche ich auch noch eine Sally 😀
Kein Problem 😎 .
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Hallo!
Ich habe leider nur den Prototyp B (komme einfach nicht dazu die finale Platine zu löten). Während der Testphase habe ich auch einen MOS 6502A genutzt und mir ist nichts aufgefallen. Aber wahrscheinlich ist das auch nur Glück, was für einen MOS 6502A man erwischt:
Ich nutze übrigens einen CO14887-01 als ANTIC. Vielleicht liegt es daran?
Grüße Janko
Meine Projekte findest Du hier...
Der Fehler tritt bei mir mit dem umgelabelten 6502 nicht immer auf. Ich hab das Gefühl, dass der Fehler bei "Arbeitstemperatur" weg ist. Solange der Fehler nur bei ACP auftritt, ist es mir wurscht. Kommt er halt in einen 800er.
VG Jürgen
Hallo,
ich würde ja auch noch etwas mehr testen, aber leider habe ich auch die IC-Fassungen mit den Präzisionskontakten in der schlechten Qualität erwischt.
Die Chips gehen da gut rein, sind aber kaum wieder rauszukriegen.
Ich vermute da ein Problem entweder beim Timing oder beim Pull-Up oder -Down von Adress- oder Datenbus.
Wenn das GAL für die Chipselects zwischen dem 800XL Advanced Remake und dem 600XL Remake vom Prinzip her gleich ist wird es vermutlich schwierig.
Ich hab jetzt auch einfach eine originale Atari CPU drin und fertig.
Erhard
Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.
- sieht für mich eher gestört aus 😀
8 Bit reichen völlig aus
BöserWatz schrieb: Screenshot 2024-11-15 111209.png - sieht für mich eher gestört aus 😀
St. Pauli Fan?
Moin,
ich habe den Effekt schon öfter gesehen - aber nicht nur bei den umgelabelten MOS 6502A CPUs (welche in Wirklichkeit UMC6502i sind). Es hängt von der Konstellation ANTIC, CPU und GTIA ab. Man kann durch Durchtauschen von ANTIC und GTIA den Effekt mit der UMC-CPU verändern und auch beseitigen.
Die UMC-CPUs wurden sehr viel in den 7800er Spielkonsolen verbaut. Ich habe daher mal eine "echte" UMC-CPU probiert und siehe da, gleiche Effekte. Diese Störungen treten - meistens aber wirklicht nur bei ACP! - auch gern auf einem 400/800 mit dem alten ANTIC "D" (CO14877).
Ich wollte da immer mal näher graben, aber die Zeit fehlte. Was mir aufgefallen ist, daß wenn es zu Störungen bei ACP kommt, oft auch Berühren der CPU oder ANTIC ausreicht, um die Störungen massiv zu beeinflussen. Es scheint da Probleme mit Kapazitäten zu geben, was auch dafür spricht, daß die Störung oft weg (oder GANZ schlimm) ist, wenn man mit dem Oszilloskop-Tastkopf einfach mal sich PHI1 oder PH0 anschaut...
